ベンチトップ式フーリエ変換赤外・近赤外分光装置 Fourier 200-X



仕様
波長領域(中赤外) 7000 to 400 cm-1
波長領域(近赤外) 15000 to 3850 cm-1
分解能(A) 0.25 cm-1
分解能(B) 1cm-1 (4 cm-1 - NIR)
干渉計 自動調整
光束 30 mm
アパーチャー比 f 3.2
ビームスプリッター(中赤外・標準) マルチコートKBr
ビームスプリッター(中赤外・オプション) ZnSe, CaF2, CsI
ビームスプリッター(近赤外・標準) 溶融石英
参照光 HeNeレーザー
エミッションポート オプション
試料室サイズ W20xD26xH16 cm
光束(サンプル) 10 mmφ
アクセサリー 世界のFTIRアクセサリー
中赤外光源 高光輝水冷光源
近赤外光源 水晶ーハロゲン光源
検出器(中赤外・標準) 低ノイズDLATGS
検出器(中赤外・オプション) MCT
検出器(近赤外) Si, InGaAsフォトダイオード
パージ(乾燥空気、窒素)
オペレーティングシステム ウインドウズ98/XP
電源 90-230 VAC, 12 VDC, 40 W
サイズ W59xD39xH19 cm
重さ 9kg + Body
最適温度 15 - 28 oC
最適湿度 < 65%


一般

フーリエシリーズ200Xはコンパクトな設計で高機能・安価なフーリエ変換赤外分光装置です。 200Xは、59x39x19cmのサイズで、多くのアプリに対応したコンパクトなFTIRです。 ユニークな光学設計、ソフト開発、構造設計により、分析時間を短くするように開発されています。 新コンパクト・マイケルソン干渉計の設計により、従来の干渉計で見られた不便な光学調整を減らす自動補正光学システムを採用しています。

干渉計性能

すべての弊社FTIRは安定したS/N比を維持し、SNR12,000:1を達成しています。 分解能は 2 cm-1 から 32 cm-1 (オプション 0.5 と 1 cm-1). 波長慮域は7000 to 400cm-1 (IR・中赤外) 、15000 to 3850 cm-1 (NIR・近赤外)をカバーしています。

試料室

試料室は、世界中のアクセサリーをセットできるように大きく作られています、W20 X D26 X H16cm.また光軸は、ベースから74.5mmの高さにあり、その上部90mmまで余裕をもたせています。長光路ガスセルや、温度可変クライオセルなどの上部に突出するアクセサリーのカバーが必要な場合は、すべて特注製作が可能です。

波長領域

ビームスプリッター・検出器の光学結晶を交換することで15000 から 400 cm-1までの波長領域での測定が可能です。


ビームスプリッター 波長領域
KBr 7,000 to 400 cm-1
ZnSe 5,000 to 500 cm-1
CaF2 10,000 to 1,000 cm-1
Quartz 15,000 to 3,000 cm-1

検出器

標準の検出器は、高感度のDLATGS焦電型赤外検出器を使用し、さまざまなアプリケーションに対応し、全体の波長領域をカバーしています。また、より高感度な測定の場合は、クライオ検出型のMCT赤外検出器を使用します、ただし波長制限があるので御注意ください。


DLATGS(Deuterated L-Alanine Triglycine Sulphate:重水素焦電素子の略です )

MCT(Hg Cd Te:半導体検出素子の略です)

近赤外域での測定の場合は、フォトダイオード(Si,GaAs)、2種類の近赤外検出器を使用します。

ソフトウエアー

ウインドウズソフトウエアーは、FTIRといっしょにCDにて納品します。ソフトウエアーは、スペクトルデータスキャン、干渉計制御、データ出力など基本的な分析に必要なOSを含んでおり、干渉波形・スペクトル制御、スムージング、ベースライン補正、差スペクトル、ATR補正など多くのアプリも内蔵されています。また、データ入出力に関しては、ASCII,JCAMP変換が可能で、All in One FTIRソフトにより、Galactic,Camspec,ACD,Spectacle,Labpower,Panorama,Labpower,Project-files,Molfile,Thermo-Nicolet-Omnic,Horiba,Perkin Elmer,Shimadzu,Jasco,Jeolなど他社FTIRのデータも変換ソフトにより、ライブラリー検索が可能になりました。弊社ソフトは、32bitプロテクトモードで製作されておりマルチ機能アプリにより個別にユーザ希望の新規のOSー同定、Kubelka-Munk,Kramers-Kronig,Transform,Chemometrics,Interactive Editingなど次から次へと追加納入しています。



JCAMP(スペクトルデータの国際標準)

ATR補正(光学結晶での多重反射測定時のソフト)

Kubelka-Munk(粉体反射測定時の補正ソフト)

Kramers-Kronig(高反射測定時の補正ソフト)



              OSへリンクします。



コンピュータシステム

特別なコンピューターは必要ではなく、また 新規に購入しなくても御手持ちの98やXPのパソコンがあれば十分で、下記の最低限のSPECがあれば問題ありません。もちろん、新規に御希望のPC,プリンターがあれば御用命くださればアクセサリーと同じく一緒に納入いたします。



Processor Pentium 500 MHz
Memory 32 Mbytes RAM
Hard Disc 6.4 Gbytes
CD ROM Yes


ユーザー独自のソフト設計の場合、モジュール通信などの特別な場合は、御用命ください。

FTIRアクセサリー

FTIRのアプリケーションは、広範囲にわたり本体同様に必要不可欠なものです。世界では、数多くのアクセサリー専用メーカーが存在し、200Xは、すべてのアクセサリーをセットできるように設計されています。ATRアクセサリー、反射装置、拡散反射(DRIFT)、光音響、液体サンプリング用セル、ガスセル、ガスパージシステム、水圧・ハンディプレス、フィルムメーカーキット、サンプルミキサー、IRカード、顕微微小分析、研磨キット、偏光子、光学プリズムなどすべてのアクセサリー、消耗品も供給します。

空冷赤外光源

中赤外光源は、トラブルのないライフタイムの長い自社開発光源を採用しており、交換も簡単なシステムになっています。光源温度は約12000C.

近赤外領域では、石英ーハロゲン光源を使用しています。

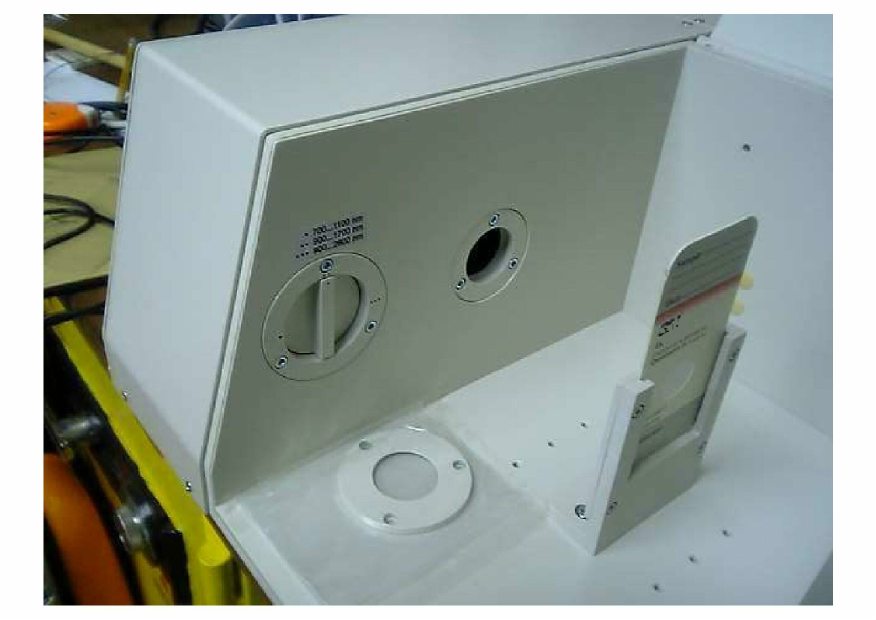

密封式干渉計&デシケーター

フーリエ200Xは、密封式デシケーター内蔵装置を採用しており、水蒸気の影響を軽減し、より精度の高いシグナルを得るように設計されています。特に200XZは、熱帯地方、高温多湿の屋外でも長時間使用可能なうにZnSeの光学結晶を採用し水蒸気からの劣化を防いでいます。近赤外バージョンの200XNは溶融石英を採用し水蒸気劣化に強い光学設計になっています。、

1.近赤外用波長切替SWがついています。
2.パージ用交換窓板がついています。
3.右側に、交換用カートリッジ式デシケータがついています。
4. なんでも特注で製作します。
